/業務背景/

綜合管廊是在城市道路的地下空間建造集約化隧道，把市政、電力、通訊、燃?xì)?、供水、排水等各種管線集于一體，短則幾公里，長則數十公里，巡檢人員要實時掌握綜合管廊的運行監控。為確保管廊系統正常運行，要對管廊內的異動情況進行監測，包括電纜溫度檢測、井下水位監測、井蓋異動監測等。

/現場難點/

 · 綜合管廊包含供排水管網，南方城市雨水充沛，易造成低洼處積水淹沒測量設備，需提高測量?jī)x表的防水等級；

 · 管廊內的污水易產生有毒氣體，下井作業前需做井下排氣，并及時了解井下有毒氣體的濃度，判定作業環境安全；

 ·管廊內多數情況下無儀表可用的供電系統，需解決測量?jī)x表的供電問題；

· 井下無線傳輸系統的信號較弱，需確保測量數據傳輸?shù)募皶r(shí)性；

/麥克方案/

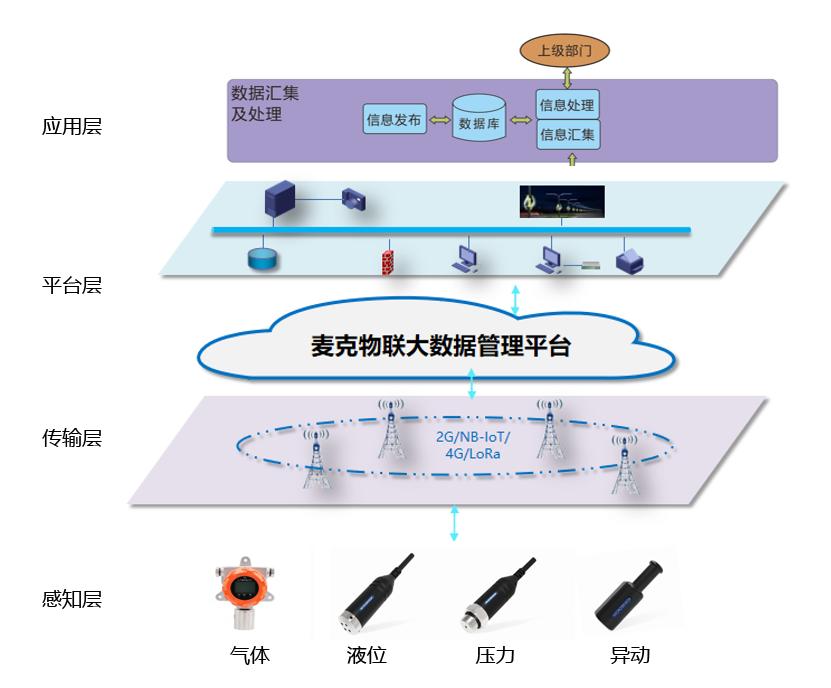

管廊監控系統的設計思想是根據監控的具體需求，在合適的地點安裝多種類型的傳感器。根據傳感器的位置布置、信號輸出狀態、電源要求、網絡狀態等進行分析，選擇最適合現場且成本低的解決方案。數據采集至數據中心后，平臺軟件會將現場工況實時展示，并通過對歷史數據的統計分析，提供一些更高級的功能。

感知層

管廊監測系統的感知層一般需測量有毒氣體濃度、供水管道壓力、井下水位、井下圖像以及井蓋異動狀態，常用的有氣體傳感器、壓力傳感器、液位傳感器以及異動傳感器。

傳輸層

感知層的測量數據匯集到傳輸終端，通過有線或無線網絡，將測量數據傳輸至數據中心，常用Earth1006遠程監測終端采集、傳輸測量數據。

平臺層

大量的感知層數據匯集到平臺層之后，需要進行分類管理、存儲、清洗及分析，為數據應用做好基礎數據支撐，“麥克物聯大數據平臺”可幫助用戶完成這項工作。

應用層

結合用戶的使用場景和管理需求，對基礎數據進行推送及定制化的圖表展示，為用戶提供管理決策依據。我們?yōu)橛脩籼峁┒ㄖ苹臄?shù)據推送，通過微信、郵件等方式實現數據實時通報。

/ 用戶價值 /

綜合管廊監控系統以自動監測為主，貫徹節約節能原則，減少用戶巡檢，加強現場管控，與業務應用相結合。幫助用戶提高管理能力、決策能力，提升整體運維服務水平，最大化發揮經濟效益和社會效益。

/  現場應用  /

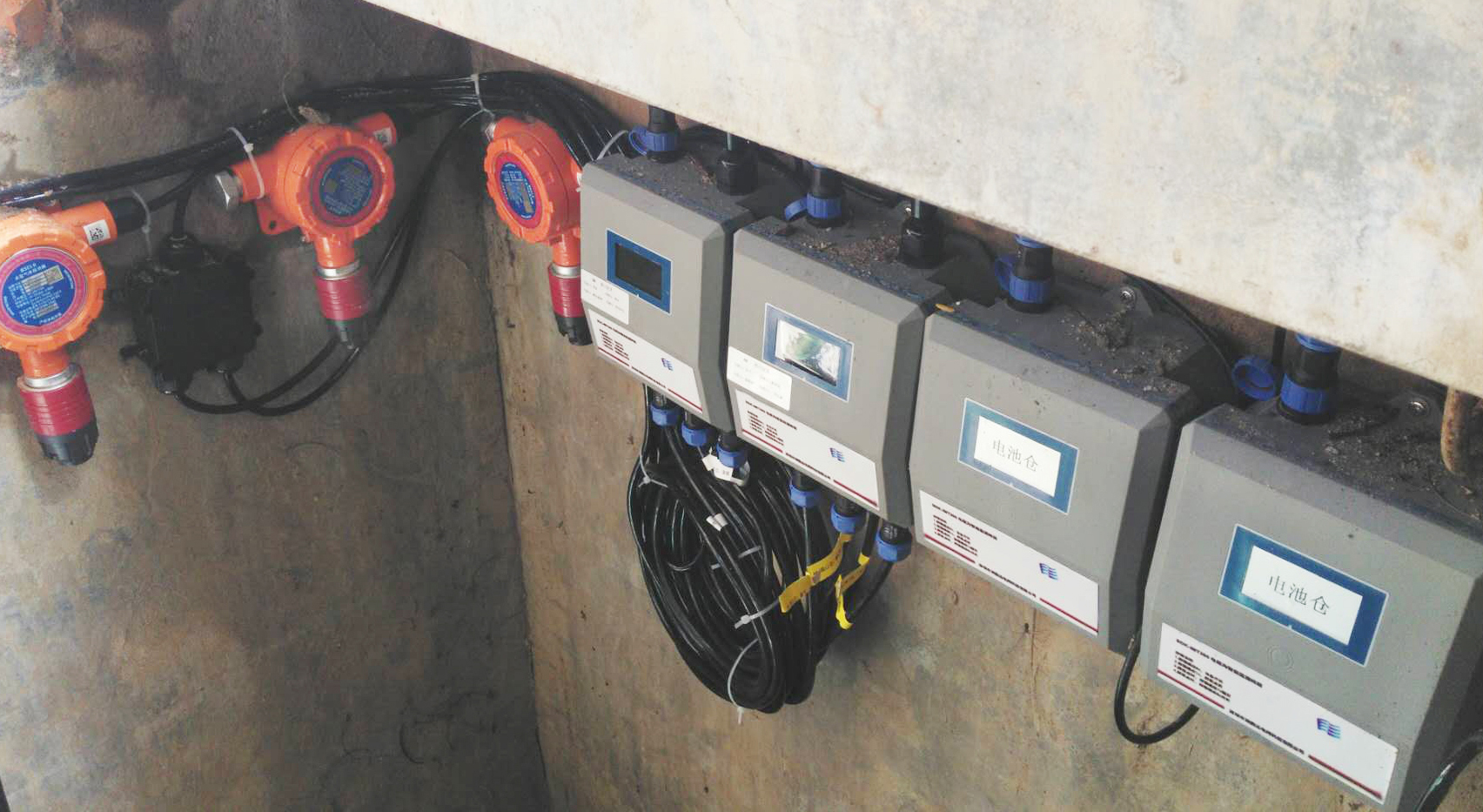

（電纜溝溫度、液位、氣體、井蓋異動等監測）

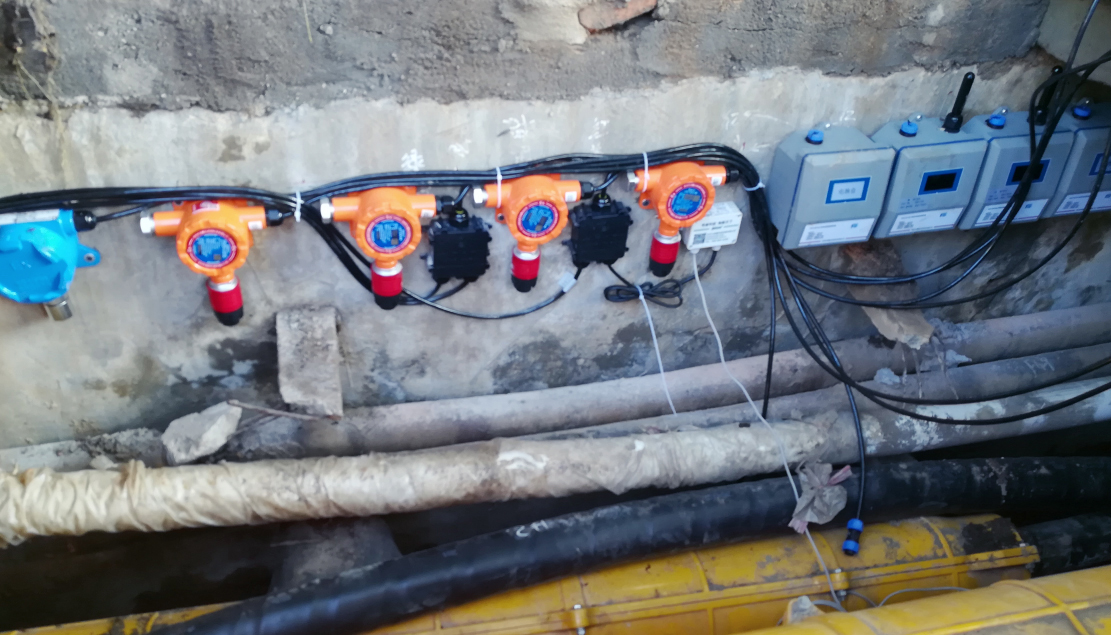

（電纜溝溫度、液位、氣體、井蓋異動等監測）
