【簡述】城市換熱站測控系統是通過對供熱系統的溫度、壓力、流量、開關量等進行測量、控制及遠傳，實現對供熱過程有效的遙測、遙感、遙控、遙調。

城市換熱站測控系統是通過對供熱系統的溫度、壓力、流量、開關量等進行測量、控制及遠傳，實現對供熱過程有效的遙測、遙感、遙控、遙調。城市換熱站測控系統是區域供熱系統中的重要組成部分，它將實時、全面了解供熱系統的運行工況，監測不利工況點的壓差，保證區域供熱系統安全合理地運行，并可根據運行數據進行供熱規劃和科學調配，為熱力部門提供準確、有效的重要數據。

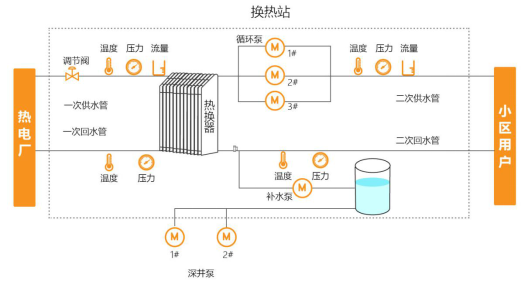

二.系統簡介和工作流程

系統由現場感知層、數據處理層、網絡傳輸層、系統應用層構成，其中現場感知層包含現場設備、溫度變送器、壓力變送器、流量計、水泵/閥門控制柜等二次儀表；數據處理層包含換熱站監控終端，網絡傳輸層包含3G網絡、INTERNET公網；系統應用層包含服務器、值班計算機、手機移動端。

       現場感知層可采用MFE600A電磁流量計，MPM6861智能無線壓力變送器、MPM483防爆壓力變送器、MPM4700液位變送器、MTM一體化溫度變送器等。

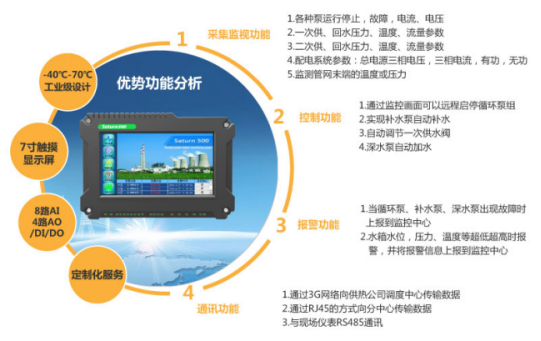

1.功能特點

一次網監測由Saturn400換熱站監測終端負責一次回路數據的采集與執行，并由Saturn400換熱站監測終端負責上、下通訊，通過RJ45端口或3G與換熱站監控中心、公司調度中心進行通訊。其功能框圖見下圖所示:

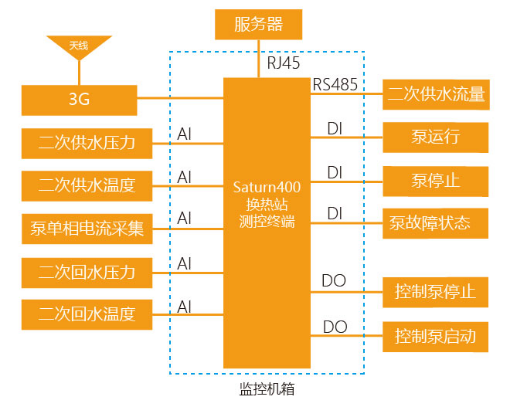

3.二次網監測

深井泵監測主要由Saturn400換熱站監測終端負責2臺深井泵的數據采集和控制，可以由補水箱液位參與構成閉環控制,并由Saturn400換熱站監測終端負責上、下通訊。通過RJ45端口或3G與換熱站監控中心、公司調度中心進行通訊。其功能框圖見下圖所示:

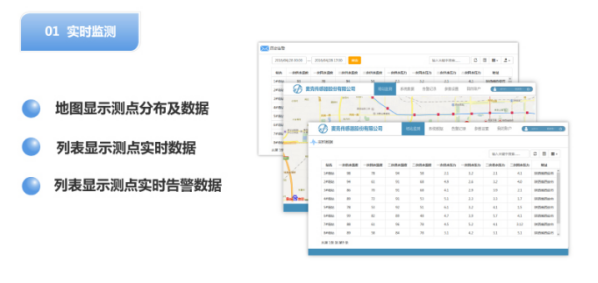

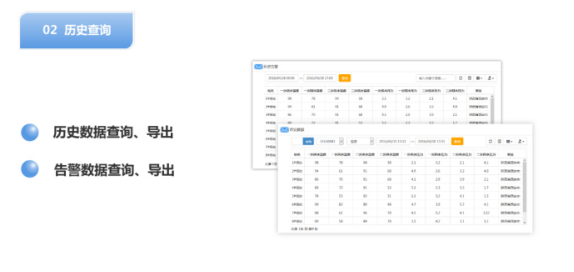

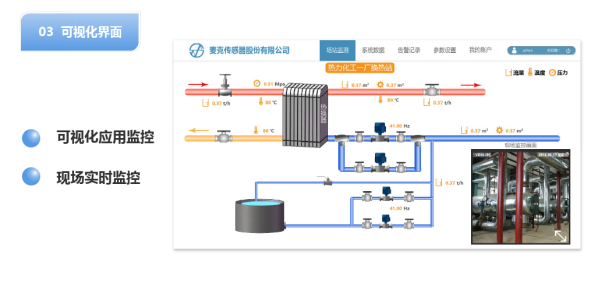

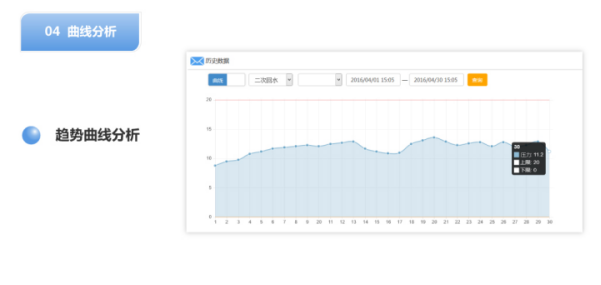

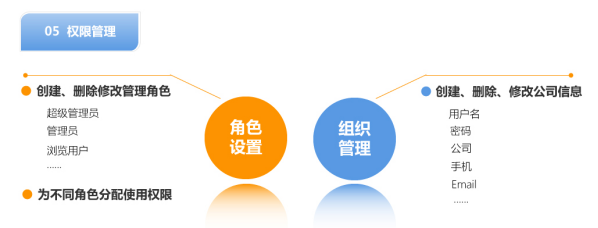

1.PC端監控平臺

手機移動端隨時隨地方便查看實時數據、歷史數據、告警數據、進行數據分析，第一時間掌握現場動態。
