/ 概  述 /

隨著自動化水平的提高，很多傳統生產工藝的企業都在力求實現自動化、數字化控制。其中定量加注（控制）在食品飲料等行業應用普遍，本文就是利用電磁流量計的報警輸出功能，介紹一種簡便的定量控制方式。

/ 應用介紹 /

在電磁流量計端子排上有IN+和AL，把這兩個端子的引出線接“啟動按鈕”或“啟動控制信號”（參見下圖），就可以實現定量控制啟動同步。

圖1 外接同步啟動開關

當按一下啟動按鈕，轉換器記錄“當前累積量”，并根據定量值計算出“目標累積量”，開始計數。

當達到目標值，輸出電平控制信號（由端子AH和COM輸出），目標值可根據實際控制的需要自由設定。

/ 控制方式 /

下面是兩種控制方式的實際電路圖，供現場應用參考。

1、電平控制方式

若外部定量控制電路采用圖2所示的方式，則定量未到時，AH對COM為高電平；若定量值到達時，AH對COM跳變?yōu)榈碗娖健?/span>

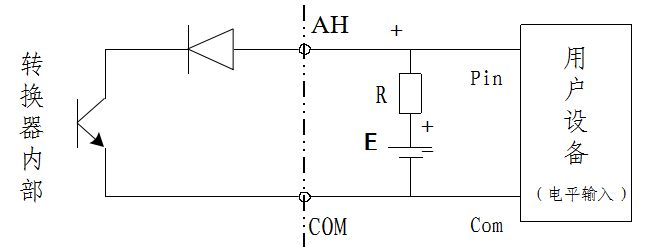

圖2 電平控制方式

2、繼電器控制方式

若外部定量控制電路采用圖3所示的方式，可使用繼電器的常開節點。定量未到時，內部晶體管截至，線圈不通電，節點斷開；若定量值到達時，內部晶體管導通，線圈通電，節點閉合。

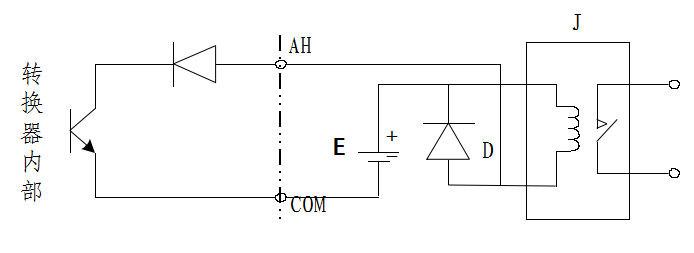

圖3 繼電器控制方式

以上的功能的實現必須保證電磁流量計的測量方向為正向測量，具備累積功能。

/ 菜單設置 /

硬件功能實現了，接下來就是在流量計上進行兩個跟定量控制密切相關的菜單功能設置了：“流量積算單位”和“定量控制設置”。

1、流量積算單位

根據需要，流量積算單位可以選擇0.001m3、0.01m3、0.1m3、1.0m3、0.001L、0.01L、0.1L、1.0L。

2、定量控制設置

該菜單用以設置定量值。例如：2.000m3。

完成這些設置以后，一套完整可靠的定量控制系統就算是可以投用了，它可以大大降低工作人員的勞動強度，大幅度的提升生產過程控制的可靠性和準確性。

/ 表頭顯示 /

最后是定量控制過程中表頭上的顯示內容，按“下鍵”，液晶下行可切換顯示：

+ 0000043.000m3  (正向累積量)

DL  2.000m3          (定量值)

+ 0000045.000m3  (目標累積量)

上例表示，當前累積量為43.000m3，定量值為2.000m3,則定量觸發信號的目標值為45.000m3。
