壓力傳感器（一）

壓力傳感器的分類圖片與應用介紹

我們將以全新的視角，全面解析各類傳感器產品的分類、特性和應用。

系列文章共分5篇：壓力傳感器、壓力變送器、液位變送器、電磁流量計、物聯網/無線監測。

首篇壓力傳感器，從壓力傳感器的類型、尺寸設計、材質、輸出、壓力傳感器的更多特殊應用，特殊系列的差壓傳感器介紹。

1、壓力傳感器的分類、原理、圖片、應用：

用ISO技術將半導體材料的敏感芯片封裝在不銹鋼波紋膜片的殼體中，在不銹鋼波紋膜片和芯片之間充有硅油。芯片引線穿過殼體引出并采用密封措施，防止硅油向外泄露或外面的壓力介質滲入其中，這樣芯片、硅油、殼體和引線組成壓力傳感器。當傳感器處在壓力介質中時，介質壓力作用于波紋膜片上使使其中的硅油受壓，硅油將膜片的壓力傳遞給半導體芯片。芯片受壓后使其電阻值發生變化，電阻信號通過引線引出。不銹鋼波紋膜片殼體受到壓力并保護芯片，因而壓阻式壓力傳感器能在有腐蝕性介質中感應壓力信號。

壓阻式傳感器是用于這方面的較理想的傳感器。

在尺寸縮小的風洞模型試驗中，壓阻式傳感器能密集安裝在風洞進口處和發動機進氣管道模型中。單個傳感器直徑僅2.36毫米，固有頻率高達300千赫,非線性和滯后均為全量程的±0.22%。

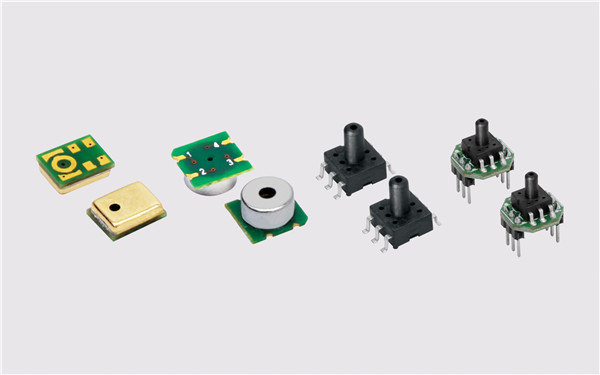

MEMS壓力傳感器是一種薄膜元件，受到壓力時變形?？梢岳脩儍x（壓阻型感測）來測量這種形變，也可以通過電容感測兩個面之間距離的變化來加以測量。這兩種方法都很流行，輪胎壓力監測系統使用比較結實的壓阻方法。

應用

2、壓力傳感器的設計尺寸，不同尺寸的壓力傳感器分類和介紹，在多規格壓力傳感器一章中可了解。

3、多樣性的傳感器膜片材質，介質兼容性范圍更廣泛

· 鉭材質膜片，選用鉭材料，殼體為不銹鋼316L，配以氟橡膠圈徑向密封，適用于腐蝕性介質的壓力檢測。

· 全哈氏合金C材質，結構材料為全哈氏合金C材質，配以氟橡膠圈徑向密封，適用于有較強腐蝕性介質的壓力檢測

4、輸出

· 大多數液體和空氣測量用的硅油

· H2測量用金涂層

· 用于食品和醫療衛生應用的大膜片衛生型壓力傳感器

5、差壓傳感器
