近些年來，隨著我國科技水平的快速發展，以及人們對于安全、環保、智能等多方面更高的追求，在軌道運輸、建筑行業、戶外清潔、礦產采掘等多個領域，人們對于相關生產制造技術的要求也日益增高，而在這些領域，往往離不開各種各樣的工程機械。

縱觀國內外絕大多數的工程機械，它們多采用液壓系統進行動力傳輸和運動控制，如何監測液壓管路內部壓力，成為保障工程機械安全工作的一大因素。

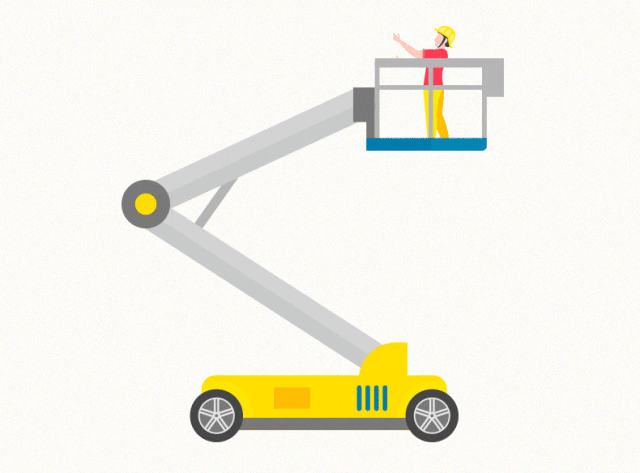

如在變幅機構中，通過液壓驅動裝置提供動力，實現變幅液壓缸內部的液體壓力變化，從而使液壓缸的活塞向外推動或回縮，進而改變吊臂或作業平臺的高度或方向，其常配套使用傳感器、控制器等設備，實現自動化控制和精確位置調節。

本應用以變幅系統中的執行單元——液壓油缸為例展開介紹。

應用場景1

在變幅油缸的液壓回路中，需要安裝壓力傳感器監測變幅液壓油路內部的壓力，一旦變幅油缸內部壓力超標，很可能導致變幅油缸無法工作，甚至發生安全事故。

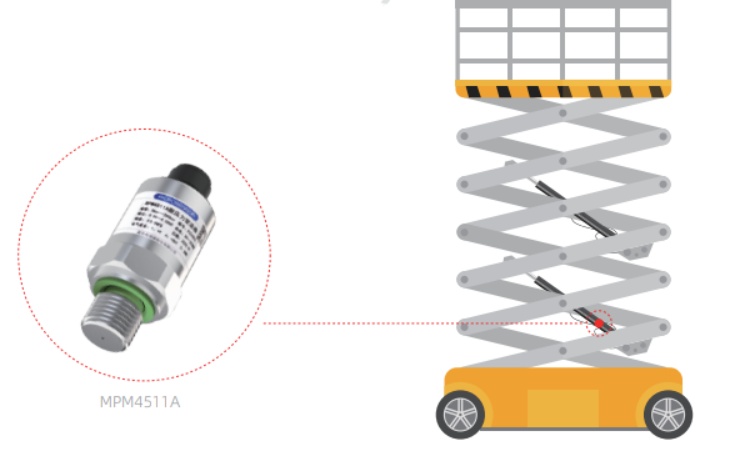

因此在實際應用中，一般在變幅油缸的液壓油路上安裝壓力傳感器，并通過對外輸出的電壓或電流信號去監測液壓油缸的內部壓力。

1、尖峰壓力：當控制閥芯突然移動時，在極短的時間內會形成幾倍于系統工作壓力的尖峰壓力，應用于工程機械時，這樣的極端工況很容易造成壓力傳感器的損壞；

2、壓力脈動：液壓泵會產生不間斷的壓力脈動，長時間的工作易造成傳感器的損壞。

針對變幅液壓系統的特點及壓力需求

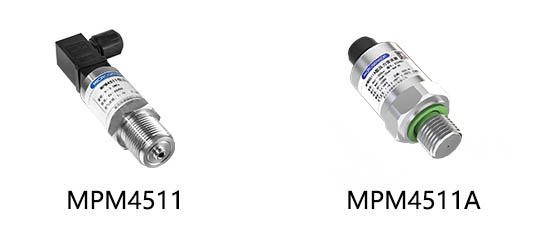

推薦選用麥克傳感MPM4511/MPM4511A型硅微熔壓力變送器：

①高量程：采用不銹鋼一體式感壓膜片，適宜大量程工作范圍（量程范圍可根據應用環境進行定制化生產）

②高過載：可承受2~5倍過載，爆破壓力最高可達5倍，能有效抵御瞬間壓力沖擊。

③無泄漏：內部無O型圈，采用一體式材料，無焊接破裂風險，無泄漏風險。

④復雜使用環境：寬溫度使用范圍，適用于-40℃~125℃之間；抗震動 、耐沖擊。

⑤體積小巧，可定制化：可根據需求定制化設計，并批量化生產。

● 量程：0MPa ～ 1.6MPa…100MPa /0MPa ～ 1.6MPa …35MPa

● 壓力類型：表壓、密封表壓

● 精度：≤ ±0.5%FS（@25℃）

● 振動：20g，20Hz ～ 2000Hz（GB/T2423.10/IEC60068-2-6)

● 沖擊：100g，6ms（GB/T2423.5/IEC60068-2-27）

● 證書：CE，UKCA，RoHS

● 防護等級：IP65/ IP67
